BIM DATA 품질관리

BIM 품질관리를 하기 위해서 활용되고 있는 대표적인 툴들을 소개하고자 합니다.

다양한 툴들이 존재하지만  Revit , Navisworks , Fuzor  이 3가지 툴들 위주로 설명하겠습니다.

---

BIM DATA 품질관리

BIM품질이란 BIM 데이터가 설계자가 의도한 대로 작성되었는지를 확인하는 것을 말하며 그 중에서 BIM데이터의 건물부재들이 정확히 물량산출을 할 수 있는 상태로 모델링 되었는지를 확인하는 것이 물량산출을 위한 BIM품질이라 할 수 있습니다.



품질 관리에는 시각적 검토와 물리적 검토로 크게 구분할 수 있습니다.

BIM 품질관리

물리적 간섭

물리적 간섭은 말그대로 각 공정별로 크로스체크를 하면서 간섭이 발생되는 곳은 없는지 물리적으로 부딛히는 영역드를 검토하는 것입니다. 이것은 revit, navisworks, fuzor  모두 각각 검토 기능을 제공하고 있습니다.

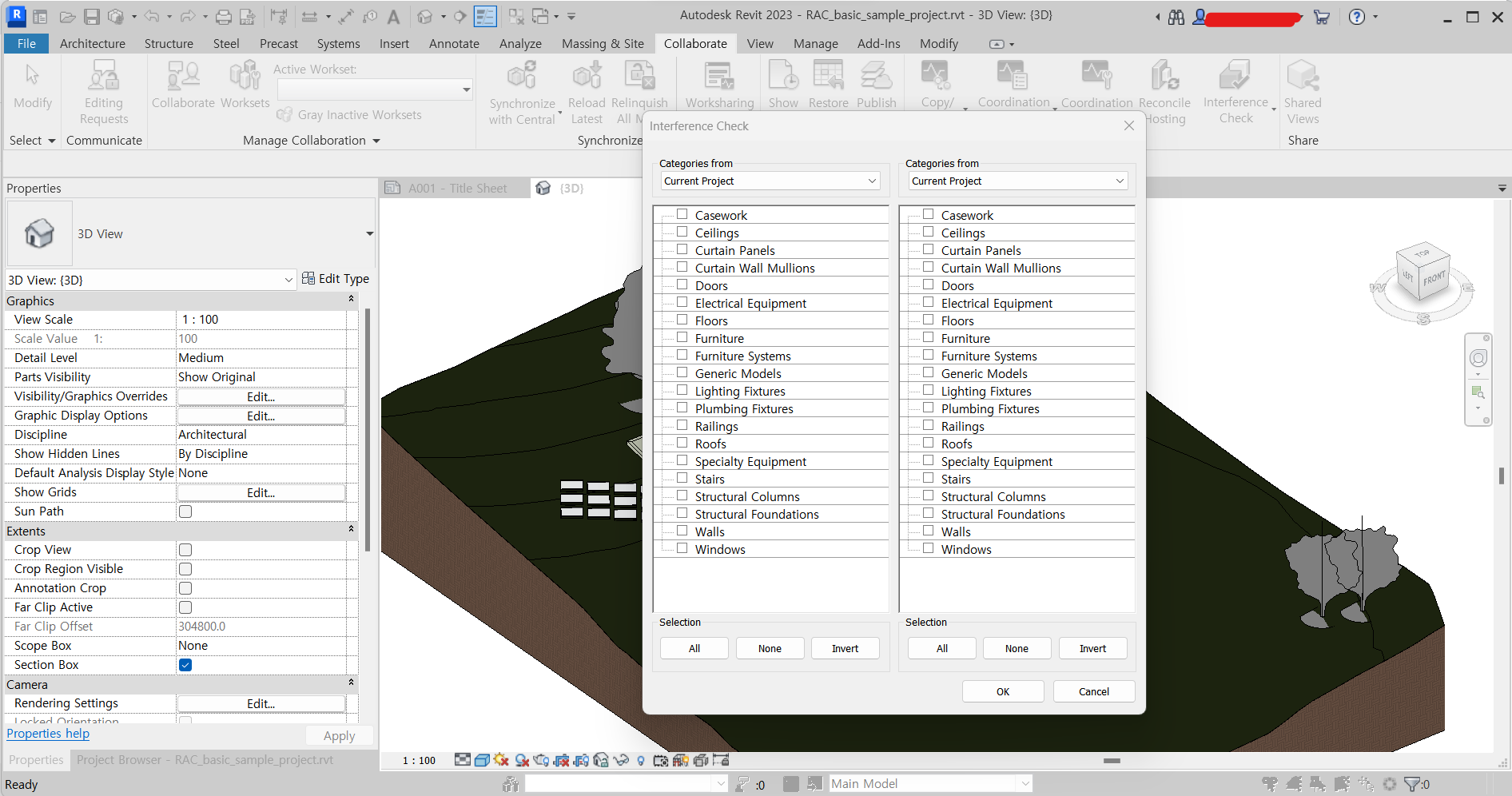

Revit - Interference Checking 에서 간섭검토를 할 수 있습니다.

장점은 바로 간섭구간을 수정할 수 있다는 점이고, 단점은 간섭검토 제외 조건 값 등을 넣을 수없다는 것입니다.



일반적으로 간섭검토에 가장 많이 사용되고 있는 것은 Navisworks Manage 입니다.

일정 조건값을 넣어서 간섭에서 제외 시킬 수 있고, 미리 설정해 놓은 그룹으로 필요한 부분만 간섭검토할 수 도 있습니다. 다만 완벽하지않아서 사람이 간섭검토 항목을 눈으로확인한 후 예외처리 해야하는 부분도 있습니다.

Navisworks Manage 간섭검토

Fozor 경우 아직 불안정한 시스템 요소가 있어서 많은 데이터를 처리할 때는 다운되기도 해서 한계가 있지만 기능도 획기적으로 좋아지고 있어서 활용도가 높아질 것으로 보입니다.

국내에서는 포스코에서 얼마전에 메타버스처럼 홍보한 적이 있습니다. 다만 많이 비싼 편입니다 ㅎ

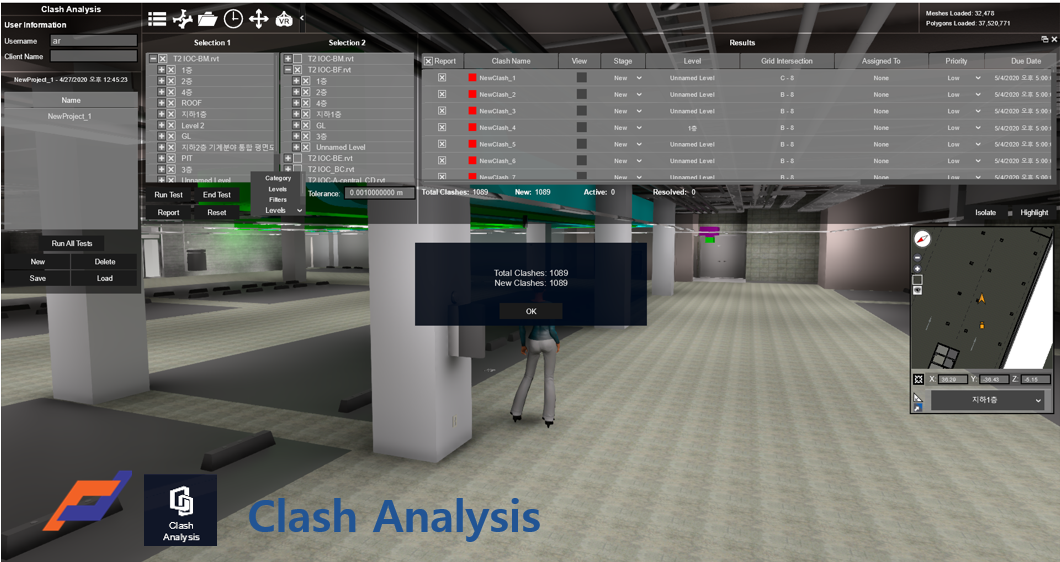

Fozor Clash Analysis

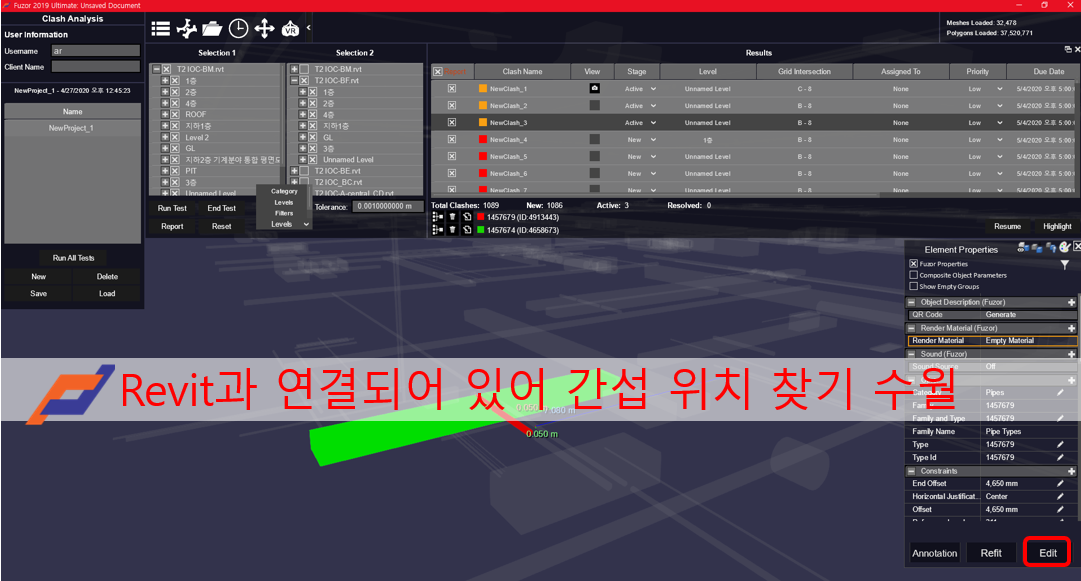

Fozor 간섭 검토

https://www.kalloctech.com/

반응형



시각적 간섭

시각적인 검토는 말그대로 실제로 사람이 눈으로 현장을 돌듯이 가상공간을 눈으로 보면서 검토하는 것입니다.

설계의도 대비 과도한 루트설계를 한 것은 실무자가 아니면 확인하기 어려운 부분이 겠죠?

3D 객체 여러 방향으로 단면 검토를 수행하면서 물리적 간섭에서는 카운트되지않은 설계오류들을 검토하는 것입니다.

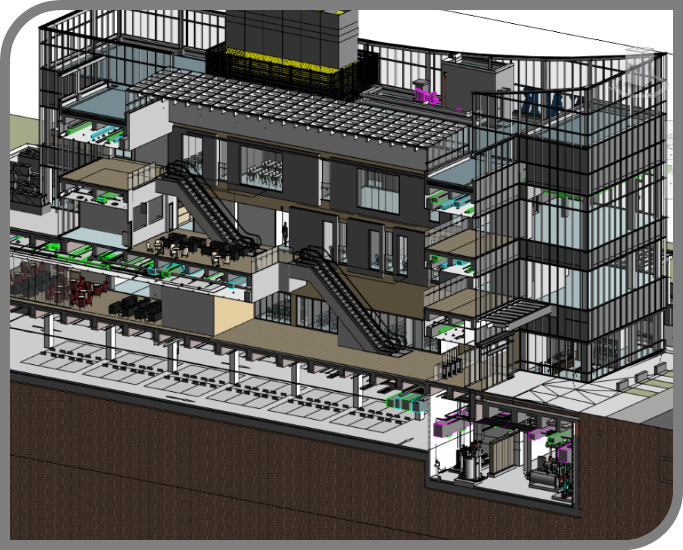

Revit에서는 Section box 툴을 이용해서 보고 싶은 부분들을 마음 껏 잘라서 단면을 확인할 수있습니다.

Revit 단면 검토

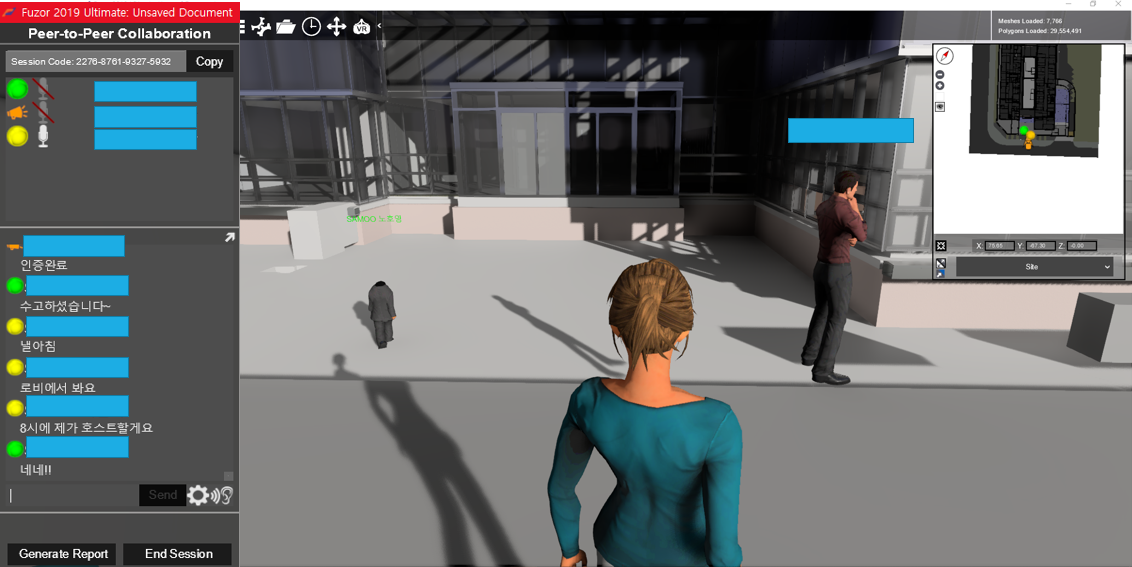

Fozor VDC에서 지원하는 Peer to Peer 기능은 외부에서도 접속가능하여 여러사람이 가상으로 건물을 돌아다니면서 설계검토를 할 수있습니다. 한 사람이 가이드 모드로 화면을 나머지 사람들과 공유할 수도 있습니다.

코로나19이후로 소중한 기능이 되었는데요. 별도의 프로그램 개발없이 메타버스가 되는 것이니까요.

단점은 아직 시스템이 불안정해서 가끔 버그가 발생해서 사람이 다른곳에 가있는경우도 있습니다.

하지만 안정화만 된다면 참 많은 기능을 갖고 있는게 Fuzor의 장점입니다!

Fozor - Peer to Peer Collaboration

---

이상 BIM 품질 검토 관련하여 알아보았습니다.

BIM PJT 수행 시 추후 납품업무 중에 레포트 항목이 있으니 품질관리 검토에 대해서 시각적 검토/ 물리적 검토에 대해서 숙지하시고 업무에 잘 활용하셨으면 합니다.
