REVIT 2024 - building Pad가 없어졌어요!!
간만에 Revit 모델링하려고 노트북을 켰는데, 컴퓨터가 말썽이라 포멧하고 다시 설치하려고 봤더니 2024버전이 있더라고요. 그래서 별 생각 없이 신상이 좋으니깐 ㅎ 일단 2024버전 설치하고 모델링 열심히 하고 있었는데, 이전 버전에서 작업하던 모델을 불러와서 업데이트 하고 계속 작업해서 아직 문제의 심각성을 모르고 있었죠.
어쩌다 제가 Building Pad 를 지웠더라고요! 어라 하면서 다시 그리려고 탭을 눌렀는데 아니 이게 몹니꽈!!!
어디 갔오!! pad 버튼이 사뿐히 사라지고 없네요?
부랴부랴 검색하면서 새롭게 달라진 기능들 알아보게 되었습니다.
흑흑.. 그런데 넘 불편하네요. 없애지 말고 기능 강화하는 방향은 무리였을까요?
이제 공식적으로 Autodesk는 이전 Toposurface를 폐기하고 새로운 범주인 Toposolid로 대체했습니다.
새로운 기능에 대해 알아보도록 하겠습니다.
예전 Ribbon

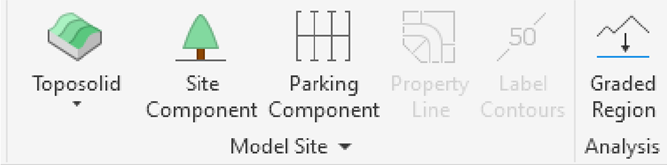

2024 버 Ribbon
Revit 파일을 Revit 2024로 업그레이드하면 모든 기존 지형이 변경되지 않고 유지되지만 더 이상 편집할 수 없습니다. 이를 편집하려면 Toposurface를 선택하고 Modify 리본에서 'Generate Toposolid' 명령을 사용하여 Toposolid로 변환해야 합니다.
Revit 2024에는 Building Pad가 없기 때문에 Toposolid를 생성하면 모든 건물 패드가 삭제된다고 하네요.
변환 후에도 이전 지형 면이 그대로 유지되기는 합니다. 그래서 저도 처음에 눈치를 못 챘죠. 패드 라인 수정은 되더라고요.
TOPOSOLID를 만드는 방법

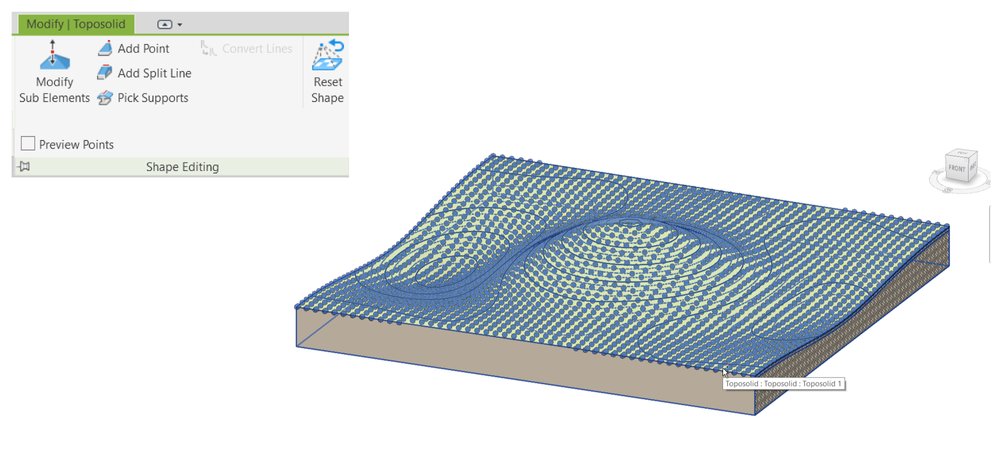

Toposolid를 생성하려면 바닥을 생성하는 것과 유사한 경계를 스케치할 수 있습니다. 경계가 완료되면 Toposolid를 선택하고 Modify Toposolid 리본에서 'Shape Editing' 명령을 사용하여 표고점을 추가할 수 있습니다.

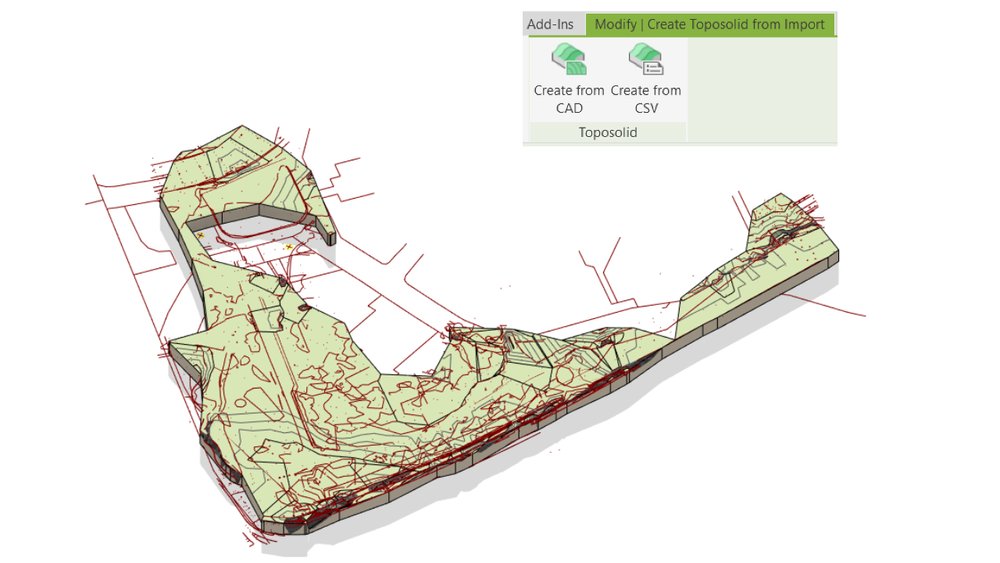

이전처럼 CAD 또는 CSV 파일에서 Toposolid를 계속 생성할 수 있습니다.
Revit 2024의 유용한 개선 사항은 이제 CAD 파일에서 생성된 표면이 오목한 경계를 가질 수 있어 이전 버전에서 필요했던 추가 분할이 필요하지 않다는 것입니다
Revit에서 Toposurfaces는 표고점이 내부 원점과 관련되도록만 허용하는 반면, 새로운 Toposolid에서는 점이 연결된 레벨, 조사점, 프로젝트 기준점 또는 내부 원점과 관련되도록 허용합니다. CAD 파일에서 Toposolid를 생성할 때 표고는 절대적이며 내부 원점과 관련됩니다. Toposolid는 가변 재료가 있는 바닥처럼 동작한다는 점을 기억해주세요.
기준 아래 입면을 얻으려면 Toposolid의 두께가 음수 입면 높이보다 커야 합니다. 예를 들어 고도 0.00의 Toposolid에서 -5 고도의 점을 얻으려면 표면 유형의 두께가 5.1 이상이어야 합니다.
더 이상 사이트 설정 없음 - 유형의 윤곽선 설정
매스 작업 및 대지 리본의 작은 화살표 아래에 있는 Revit의 대지 설정 메뉴는 없어졌습니다.

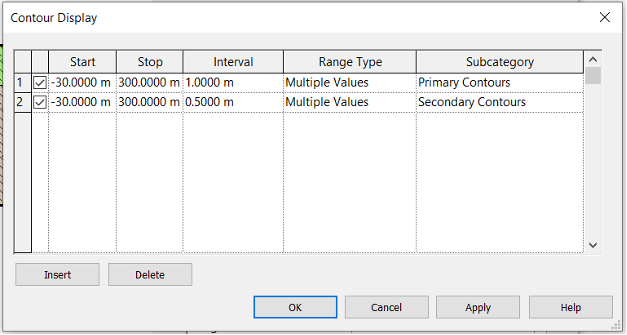

새로운 유형 기반 Toposolid를 사용하면 파일의 모든 지형면에 대한 등고선의 가시성과 증분을 정의하는 것이 훨씬 쉽다고하네요( 아직 안써봐서... 흠)
유형 속성에서 선 스타일 및 증분 설정에 액세스하기만 하면 되다고 합니다.
"Object Style" 메뉴를 사용하여 프로젝트 전체에서 등고선의 색상과 패턴을 변경하거나 특정 보기에 대해 "Visibility Graphic Overrides" 메뉴를 사용합니다. 그러나 등고선은 편집 모드에서 볼 수 없으므로 사이트 디자인 프로젝트에 문제가 될 수 있습니다.
새로운 커팅 카테고리 많아졌네요!!
이전 building PAD 가 수직적으로 찍어 눌렀던 것과 달리 형상 그대로 땅에 뭍히 듯이 되는 것은 좋은 변화 같습니다.

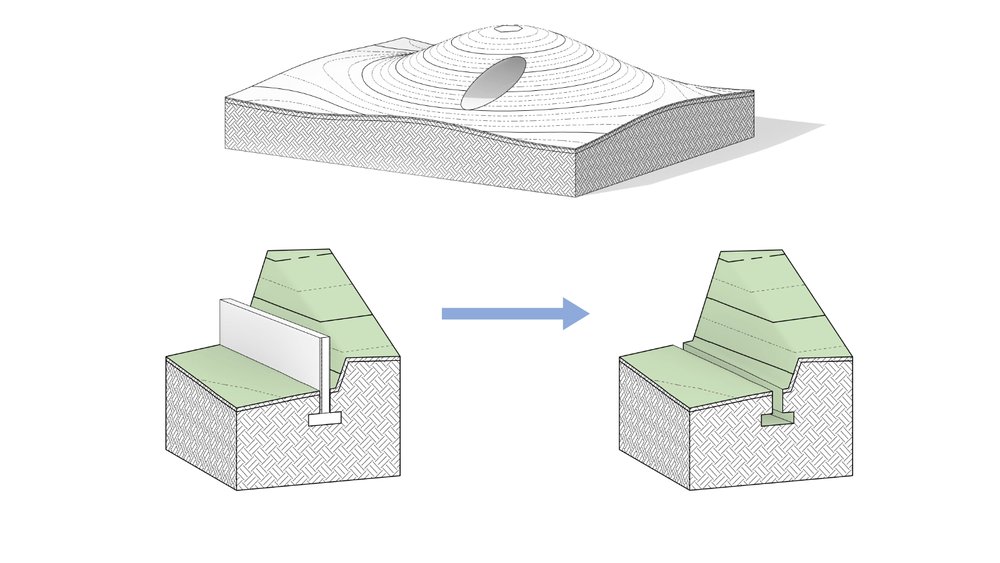

모델링에 대한 개선 사항은 "Modify" 리본의 "Cut Geometry" 옵션을 사용하여 Toposolid로 절단하는 기능입니다. 이제 대지 모델링이 이제 훨씬 더 유연해졌습니다.
절단에 사용할 수 있는 범주에는 Toposolid, 천장, 바닥, 슬래브 모서리, 지붕, 외장, 측수로, 지붕 처마밑면, 구조 기초, 벽, 벽 스윕 및 매스 보이드가 포함됩니다. 따라서 터널이나 옥상 정원을 모델링하려는 경우 이 새로운 기능이 유용할 것같다.
좋든 나쁘든 더 이상 건물 패드가 없어졌습니다.!!
앞서 말씀드렸듯이, 건물 패드 요소도 폐기되었습니다.ㅜ ㅜ. 그러나 유연성이 떨어지기는 하지만 솔리드를 절단하기 위해 간단한 매스를 사용하여 유사한 결과를 얻을 수 있다고하네요.
안타깝게도 기존 표면 위에 있고 채워야 하는 건물 영역에 대한 솔루션은 아직 없습니다.
긍정적인 측면에서 새로운 Void 형태는 이제 땅을 파고드는 경사진 가장자리를 만드는 기능을 제공합니다.
더 이상 "‘SPLIT SURFACE’ "없음 - 비슷한 'SPLIT’' 도구가 TOPOSOLID에서 작동합니다.
Revit의 새로운 Toposolid의 가장 좋은 기능 중 하나는 이제 "Modify" 탭의 "Split" 도구를 사용하여 자유롭게 자르고 분할할 수 있다는 것입니다. 일단 Toposolid를 분할하면 Toposurface와 같은 병합 옵션이 없습니다!!
"SUB-REGION " 대신 "SUB-DIVISION"
지형면이 Revit에서 만료됨에 따라 Sub-Region 요소도 만료됩니다. 그러나 이제는 Sub-division 명령을 대신 사용할 수 있습니다. Sub-divisions은 기존 Toposolid 위에 드리워지는 또 다른 Toposolid와 같지만 Sub-region과 달리 원래 표면과 같은 고도에 있을 수 없습니다. 최소 두께가 0.2mm(1/128인치) 이상이어야 하므로 음수 값을 할당할 수 없습니다.
성능 향상을 위해 편집 모드가 아닐 때 포인트 끄기
사이트 디자인 프로젝트에서 흔히 볼 수 있는 복잡한 표면으로 작업하는 경우 좋은 방법입니다.
기본적으로 Toposolid 점은 바닥이 작동하는 방식과 달리 위로 마우스를 가져가면 표시되지 않습니다. 그러나 점을 항상 확인해야 하는 경우 모양 편집 패널에서 작은 화살표를 클릭하여 이 옵션을 쉽게 켤 수 있습니다.
기본 잘라내기/채우기 기능으로 계산 방법 변경
우선, 분리된 Toposolid 요소에 대한 기본 절단 및 채우기 값에 의존해서는 안 된다는 점에 유의하는 것이 중요합니다 .

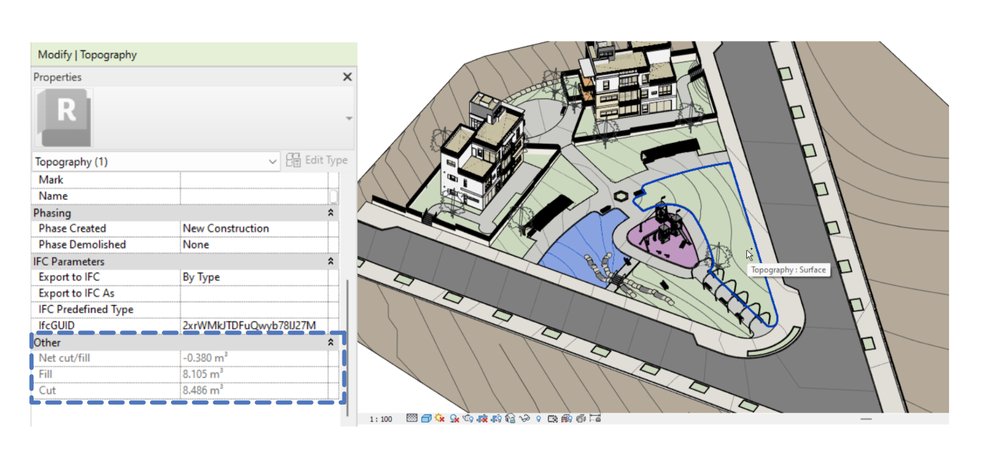

이전 버전의 Revit에서는 새 지형면을 만들 때 모양과 재료에 관계없이 각 디자인 요소에 대한 정확한 정지 정보를 제공했습니다(아래 그림에 표시된 예 참조).

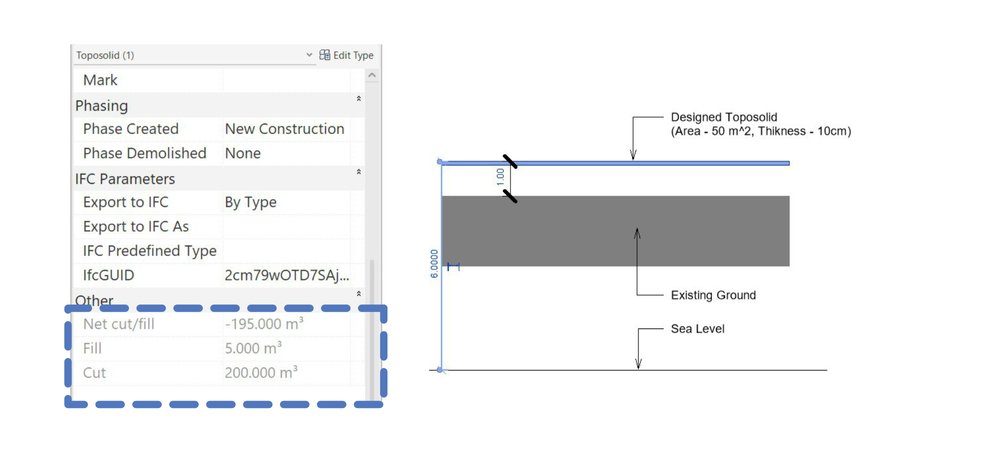

그러나 새 Toposolid에서는 이 동작이 변경되어 시공 중 현장에서 실제로 발생하는 정지 작업과 상당한 불일치가 발생할 수 있습니다 .
기존 지표면과 제안된 지표면의 윗면 간 체적 차이를 계산하는 대신 이제 이 기능은 Boolean operation 을 사용하여 두 고체 간의 실제 차이를 계산합니다. 사용 Toposolid 유형). Boolean operation 방식을 사용하면 이전에는 불가능했던 지하 구조물과 같은 경우 절토량을 계산할 수 있지만 이 방식은 사이트 정지 작업을 위해 설계되지 않았습니다.
Revit 2024에서 토공 계산은 유형 구조에서 가변 재료가 있는 Toposolid 유형을 사용하여 적절하고 다소 지루한 경사 지역 워크플로우를 사용하는 경우에만 예상대로 작동합니다. 프로젝트 전반에 걸쳐 제안된 Toposolid의 경계 또는 유형을 변경하면 잘못된 계산이 발생합니다.
마지막으로 Environment for Revit® 과 같은 타사 응용프로그램을 사용하여 적절한 정지 계산을 수행할 수 있습니다 .
